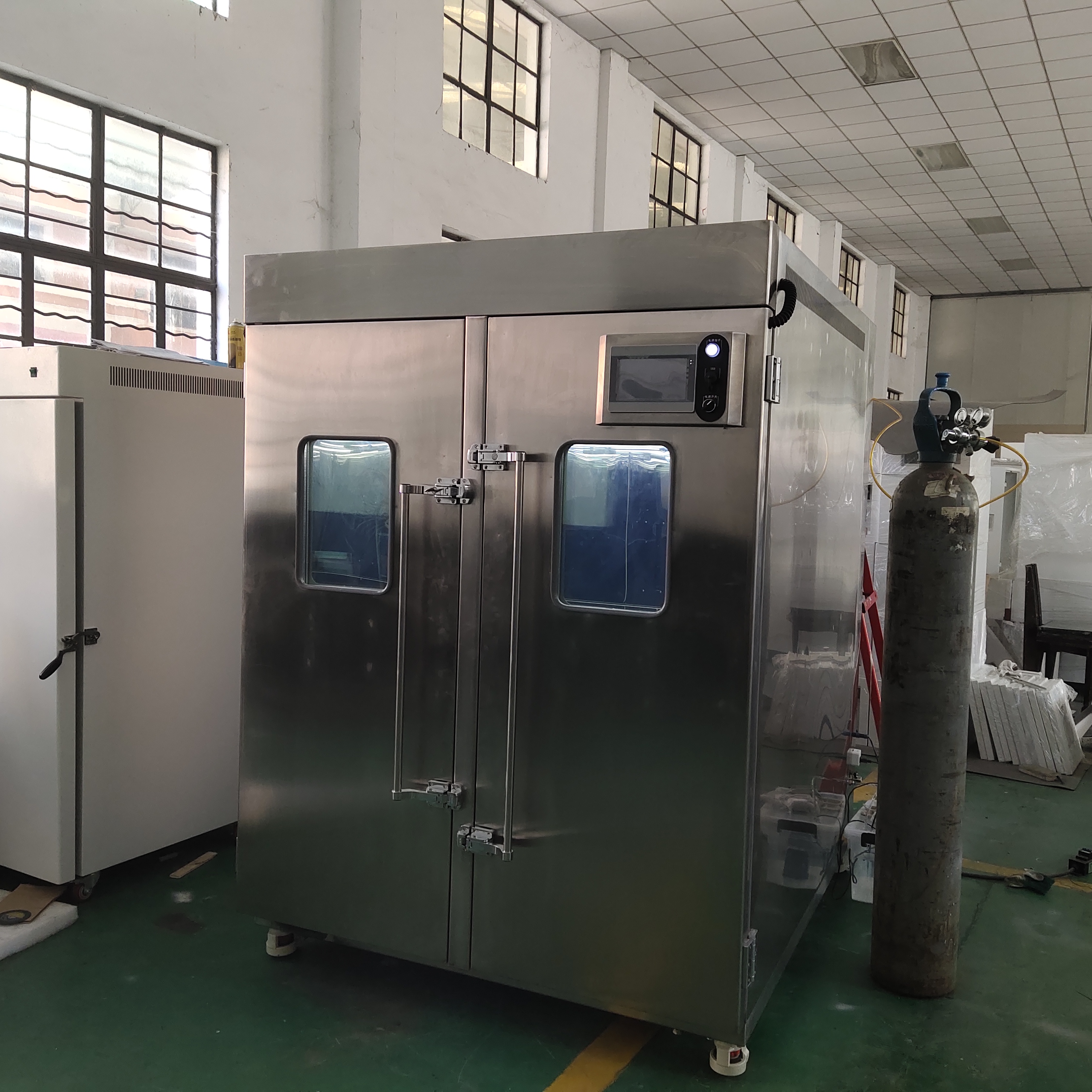

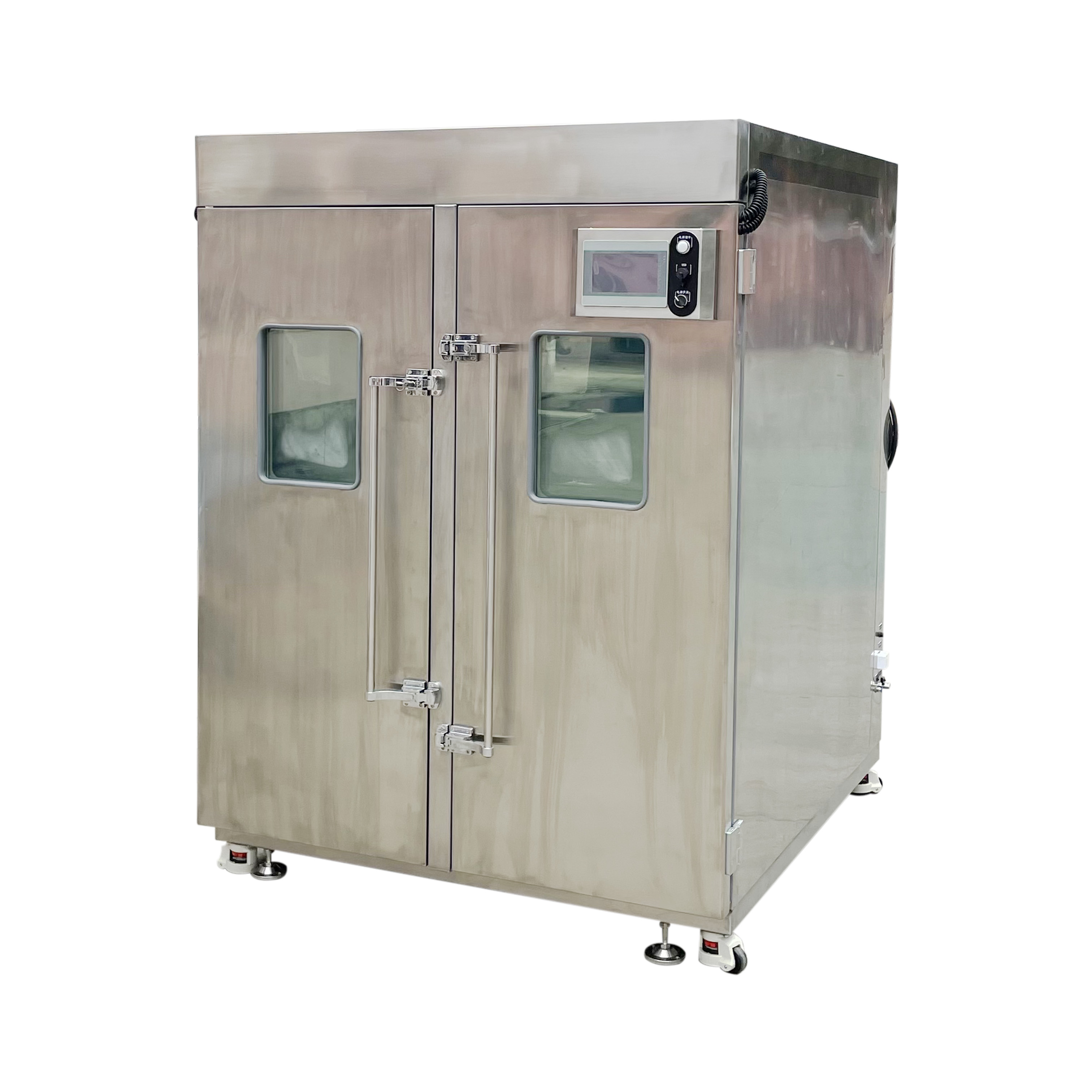

全不銹鋼大型二氧化碳培養箱HP-CQ-2500T

 1，產品概述:

二氧化碳培養應用廣泛適合于多種場景各大高校實驗室、命科學、生物技術、衛生防疫醫學、科研單位。

2，控制系統:

PLC 控制器系統、采用7寸彩色人機界面，多個參數一個屏幕設定，具備溫度模塊 SSR固態加熱控制，偏差式C02 氣體濃度控制，匹配模擬量紅外線檢測模塊實時檢測腔體內濃度值變化，匹配濕度模塊，可實時檢測到濕度的變化，濕度不參與控制。

3，控制方式:

二氧化碳?xì)怏w濃度控制采用優良的紅外線/ (IR)傳感器，具有監測 CO2 氣體檢測速度快、采用一路快開閥與慢開閥多路氣體控制，即使在多人使用、需頻繁開門、關門的情況下也不會影響，仍能保持箱內 CO2 濃度的快速穩定和均勻。

 溫度傳感器采用PT100 高精度多點檢測，一路主控兩路腔體任意一點監控，通過控制界面更直觀的觀察到腔體內部溫度變化。

濕度傳感器采用電子式高精度實時檢測型.

4，數據記錄

PLC 程序具備運行實時曲線記錄與人工查詢，運行中所有的故障記錄與報警監控，USB運行數據組導出接口，RS485通訊接口，遠程連接網口等。

5，結構設計

采用 SUS304 鏡面不銹鋼內膽、四角半圓弧過渡、厚度選用 1.2 板制作，整體底部采用槽鋼加碳鋼正面承重支撐設計，加厚型鋼板采用可調節水平的支腳(內腔體距離表面高度120mm,)，可根據實際需求自由調節水平度(水平腳調節范圍30mm左右)。

外殼體采用304不銹鋼拉絲材質，鋼板厚度 1.5mm，殼體底部設計有槽鋼地盤一體，配移動腳輪結構，可以整體移動，固定時安裝有支撐腳杯功能，使殼體整機具備調節水平的能力。

箱門采用不銹鋼飯金加玻璃觀察窗一體結構,并做加熱防冷凝處理,箱門上入觸摸屏風道形式采用前后大循環，風機馬達垂直安裝在頂部控制電器盒內，

采用多組蝸殼離心葉輪一字排列，風有前部吸入后背整面排出，是整體腔體循環流動起來，無死角。

循環馬達速度大小可變頻控制風量，最終使整個腔體溫度一致均勻。

6，氣體控制系統:

整機配置總進氣口，配備進氣一級減壓調節閥，經多路控制電磁閥排出，過氣體微調節器將氣體送入過濾器。C2進氣口(選配HEPA高效微生物過濾器)針對直徑大于或等于0.3m的顆粒物、過濾高效高達 99.99%、有效過濾 O2氣體中細菌及灰塵顆粒后進入工作腔體內部(過濾器根據使用頻率需要定期更換一般更換時間為 4~6個月)。

7，加熱系統:

腔體內配置多組不銹鋼加熱器，加熱器安裝與風道內隨風循環，培養站箱門可以對觀察窗玻璃進行加熱、可有效防止玻璃觀察窗產生冷凝水。

8，加濕系統:

配備不銹鋼積水盤，水盤自動補水，有水位監測缺水報警功能。濕度隨溫度變化增加不設主動增濕功能。

9，安全功能:

1.獨立限溫報警系統、保證實驗安全運行不發生意外。

2.溫度偏低、偏高、超溫報警和開門時間過長報警功能

3.CO2 濃度監控高低偏差警報

4.氣源欠壓力報警

5.循環馬達過載保護報警設備

6.短路保護

7.接地保護

10，紫外殺菌系統:

紫外線殺菌燈位于箱體內部頂端靠后側、可定期對箱體內部進行消毒、可有效殺滅箱體

內循環空氣和增濕盤水蒸發的浮菌、從而有效防止細胞培養期間的污染.

11，規格參數:

型號HP-CQ-2500T

電源電壓:380V/50HZ 接線方式三相五線制

加熱方式:氣套式(空氣直熱型)環境溫度:RT+5~35℃

控溫范圍:RT+5~50℃

溫度分辨率:0.1℃

恒溫波動度：±0.1℃

溫度均勻度：±0.5℃，37℃時九點分布

C02 控制范圍：0~20%

CO2 波動度：±0.2%

溫度恢復時間：(開門30S 恢復37℃) <10min

CO2 恢復時間相對濕度：(開門30S 恢復5% ) ≤3min

濕度顯示功能：濕度顯示0~95%RH

相對濕度：水盤自然蒸發

輸入功率：6.8KW

容積:2200升

外形尺寸:1252*1600*1990mm

內膽尺寸

1、約 1120*1410*1343mm

2、內膽正面中心增加立柱，立柱與內膽一體安裝密封圈，設計為兩扇獨立門可

以自由開關

3、內膽底部左右左右兩側分別設計不銹鋼導軌(用戶提供)

物料車推放形式:物料車外形尺寸深 1100*寬 420*高 1200，合計兩部推車分左右門打開自由推入培養箱內

承重載物板:1塊

承重要求:設計承重 300Kg
