斷路器是電力系統中使用的一種自動電氣開關裝置，用于在發生故障或異常情況下中斷電流。斷路器類似于普通的電氣開關，但它也可以在發生故障時執行開關，為系統提供保護。

一、斷路器的功能：

典型的斷路器執行以下兩個重要功能：

1．切換電力，即打開和關閉電源。

2．保護電路免受故障和異常情況（如過流或短路）的影響。

二、斷路器的構造：

典型斷路器的結構如下圖所示。

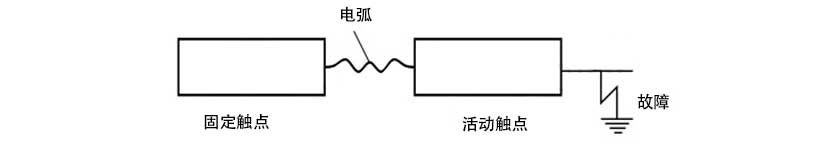

《圖》斷路器組件

它由：固定觸點和移動觸點兩個主要部分組成。固定觸點和移動觸點封裝在滅弧室內。提供操作機構以打開或關閉固定和移動觸點。當這兩個觸點彼此分離時，它們之間會產生電弧。我們需要熄滅此電弧以保護觸點免受損壞。為此，使用了合適的消光電弧介質。

三、斷路器的操作：

斷路器在正常運行條件和故障條件下的運行。

在正常運行條件下：可以手動打開或關閉斷路器，以便進行開關和維護。

在故障或異常情況下：保護繼電器檢測到故障并觸發跳閘電路，從而斷開斷路器。

因此，斷路器可以具有兩個操作位置中的任何一個，即分閘和合閘。當斷路器開始分閘操作時，固定觸點和移動觸點斷開，并在它們之間產生電弧。該電弧通過合適的介質（如空氣）進行淬火。當電弧完全熄滅且電路電流變?yōu)榱銜r，開路操作完成。

四、斷路器中的故障清除過程：

以下是故障清除過程的分步說明：

步驟（1）：當故障發生時，電路阻抗變低，電路電流增加。這種增加的電流驅動繼電器，繼電器觸點閉合。

步驟（2）：閉合的繼電器觸點完成斷路器的跳閘電路并為其跳閘線圈通電。

步驟（3）：斷路器的操作機構開始工作以進行分閘操作并分離斷路器的觸點。

步驟（4）：在斷路器的觸點之間產生電弧。然后，該電弧被合適的介質（如空氣或油）淬滅。

步驟（5）：當電弧熄滅且電路電流達到零值時，故障清除過程完成。

五、斷路器的標準額定值：

斷路器的標準額定值是根據其特性確定的。以下一些重要的斷路器標準額定值：

1．所有斷路器的額定特性：

額定電壓：斷路器可以安全運行的最大值。

額定電流：斷路器可以連續傳導而不會跳閘的最大值。

額定絕緣水平：這是絕緣體在不擊穿的情況下可以承受的電應力最大值。

額定頻率：這是斷路器設計所針對的交流電源的頻率值。

額定短路分斷能力：這是斷路器在不擊穿的情況下可以中斷的短路或故障電流的最大值。

端子故障的額定瞬態恢復電壓：故障電流中斷后，斷路器觸點上可能出現的最大值。

額定短路接合能力：這是斷路器在合閘瞬間并考慮到系統中存在短路故障時可以傳導而不會損壞的電流最大值。

額定短時耐受電流：斷路器在指定的短時間內可以傳導而不跳閘的電流的RMS值。

額定操作順序：這是斷路器的指定操作順序。斷路器額定操作順序的一個例子是O：0.4sec：CO：4min：CO，其中O和C分別表示分閘和合閘，0.4sec和4min表示延時。

2．在特定情況下應給出的額定特性：

短路故障的額定特性：這些是斷路器在短路條件下與其性能相關的一些特定額定值。典型的短路故障特性包括額定短路分斷能力、額定瞬態恢復電壓、額定短路合合能力、額定短路持續時間等。

額定線路充電分斷電流：定義為斷路器在其額定電壓下可以分斷的線路充電電流的最大值。

合閘和分閘裝置的額定電源電壓：這是操作斷路器的合閘和分閘機構所需的額定電源電壓。

合閘和分閘裝置的額定電源頻率：這是用于合閘和分閘斷路器觸點的電源電壓的額定頻率。

運行和中斷時壓縮氣體的額定壓力：這是用于斷路器成功運行和中斷的壓縮氣體的指定壓力。

3．?dāng)嗦菲鞯目蛇x額定特性：

額定缺相分斷電流：這是斷路器可以安全承載和中斷的不等電流的最大值。

額定電纜充電分斷電流：這是斷路器在其額定電壓下可以中斷的電纜充電電流的最大值。

額定單個電容器組分斷電流：這是斷路器在其額定電壓下在斷路器電源端未連接電容器組的情況下可以中斷的電容器組電流的最大值。

額定小感應分斷電流：定義為當小感應負載斷開時，斷路器可以中斷的最大值。

輔助電路的額定電源電壓：這是斷路器的輔助電路或控制電路可以安全運行的最大電壓水平。

輔助電路的額定電源頻率：這是斷路器輔助電路安全可靠運行所需的電源電壓的指定頻率。

結論：

斷路器是一種自動電氣開關，可用于開關和保護目的。斷路器可根據所使用的滅弧介質分為不同的類型。電力系統中最常用的斷路器類型是空氣斷路器、真空斷路器、油斷路器和SF6斷路器。每種類型的電路都有自己的電壓容量和斷路器容量，具體取決于所使用的絕緣介質。

與斷路器相關的常見問題解答

以下是與斷路器相關的一些常見問題及其解答。

1．我們?yōu)槭裁词褂脭嗦菲鳎?/strong>

我們在電力系統中使用斷路器有以下兩個目的：

在運行條件下，斷路器用于開關電源。

在故障或異常情況下，使用斷路器將故障部件與健康部分隔離。

2．為什么我們要鎖定斷路器？

我們應該鎖定斷路器的主要原因是為了防止未經授權或意外操作斷路器，這可能會導致嚴重后果。

3．?dāng)嗦菲魅绾未_保您的安全？

斷路器通過提供以下常見的保護和操作來確保我們的安全：

短路保護

過流或過壓保護

維護和維修期間的隔離

4．ACB用在什么地方？

ACB或空氣斷路器用于配電盤、電機控制電路、電源控制電路等低電壓應用。
